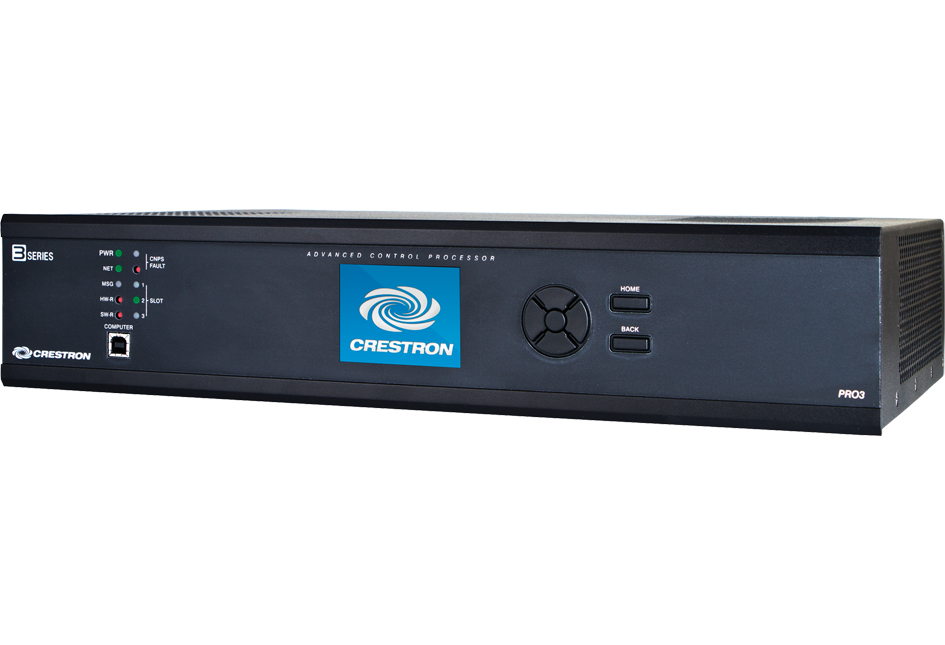

快思聪CRESTRON PRO3

快思聪旗舰机PRO3 是一台企业级的控制系统,它拥有增强的功能,包括前面板彩色液晶显示屏,内置控制卡扩展槽,以及一个专用的控制子网接口。PRO3 具有3-Series® 控制引擎,构成了现代联网家居或商业建筑的核心,能够在整个场所范围内管理和集成各种不同的技术,令生活更轻松、更环保、更高效以及更享受.

产品详情

3系列;实时先占式多线程/多任务内核;事务安全exFAT 文件系统;支持多达10个同步运行程序
存储
SDRAM 1 GB
闪存 4 GB
内存卡 支持SD 和SDHC 卡, 高达32 GB
外部存储 支持USB 大容量存储设备,高达1TB
通信
以太网 10/100/1000 Mbps, 自动交换,自动协商,自动发现,全/半双工,行业标准TCP/IP 协议,UDP/IP, CIP, DHCP, SSL, TLS, SSH,SFTP (SSH 文件传输协议), FIPS 140-2 加密兼容,IEEE802.1X,SNMP, BACnet/IP  [2] , IPv4 或IPv6, Active Directory 验证,IISv.6.0 Web 服务器,SMTP 邮件客户端
控制子网 10/100/1000Mbps 以太网,自动交换,自动协商,自动发现,全/半双工,DHCP 服务,DNS 服务,端口转发,隔离模式
Cresnet Cresnet 主模式
USB 支持通过后面板USB2.0 主机接口支持USB HID 和USB 大容量存储类设备,支持通过前面板USB 2.0 设备接口进行调试
RS-232/422/485 支持双向设备控制和监控,所有接口都支持高达115.2k 波特率和软件握手的RS-232, 2个端口还支持RS-422、RS-485和硬件握手
红外/串行 支持单向设备控制,采用红外时高达1.2MHz,采用串行TTL/RS-232 (0-5V) 支持高达115.2k 的波特率

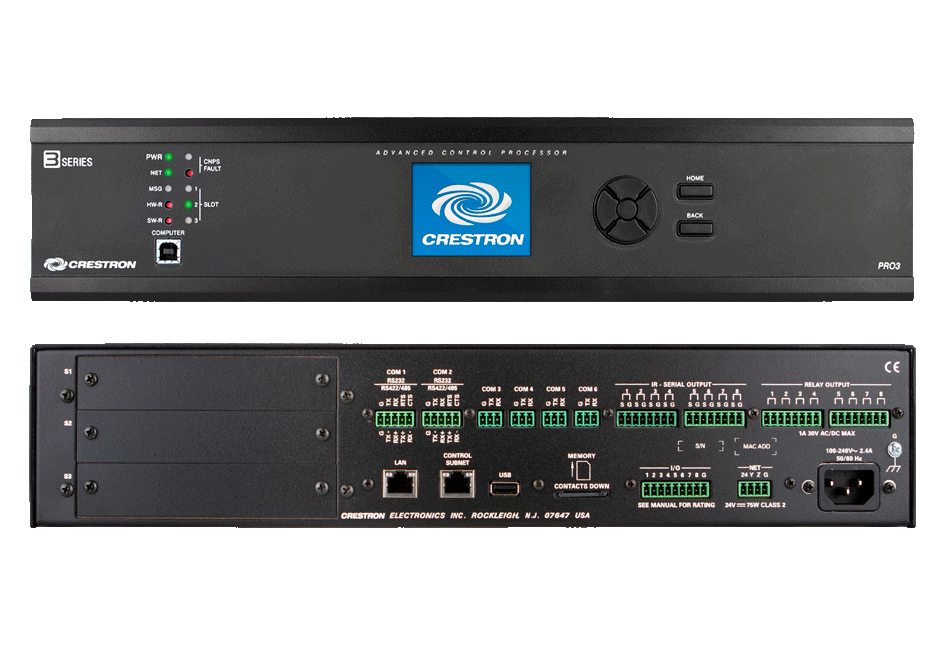

端子& 卡槽
S1 – S3 3个3系列控制卡扩展槽
COM 1 – 2 2个5针3.5mm 接线端子;
双向RS-232/422/485 接口[3];
高达115.2k 波特率; 支持硬件和软件握手
COM 3 – 6 4个3针3.5mm 接线端子;
双向RS-232 接口[3];
高达115.2k 波特率; 支持软件握手
IR - SERIAL OUTPUT 1 – 8 2个8针3.5mm 接线端子;
包含8个红外/串行输出端口;
红外输出大至1.2MHz;
单向串行TTL/RS-232 (0-5V) 大至115.2k 波特率
RELAY OUTPUT 1 – 8 2个8针3.5mm 接线端子;
包含8个常开独立继电器;
额定1A,30V AC/DC;
MOV 消弧跨接
LAN 1个8针RJ45 接头;
10Base-T/100Base-TX/1000Base-T 以太网接口[3];
连接到用户的局域网
CONTROL SUBNET 1个8针RJ45 接头;
10Base-T/100Base-TX/1000Base-T 以太网接口[3];
提供了一个本地专用网络连接快思聪设备
USB 1个USB A 类型母头;
USB2.0 接口用于连接移动存储类设备
MEMORY 1个SD 存储卡槽;
支持一个SD 或SDHC 卡大至32GB,用于存储空间扩展
I/O 1 – 8 1个9针3.5mm 接线端子;

包含8个“Versiport” 数字输入/输出或模拟输入接口

(参考接地)[3] ;

Digital Input: 额定0-24 伏DC,输入阻抗20k 欧姆,逻辑门限>3.125V 置低为0,逻辑门限<1.875V 置高为1;
Digital Output: 大24VDC 250 毫安,逆向电压保护二极管在(现实) 载荷条件下使用;
Input: 额定0-10 伏DV,保护电压大24VDC,禁用上拉电阻时,输入阻抗21k 欧姆;启用阻抗2k 欧姆的上拉电阻,每管脚都是5V 可编程
NET 1个4针3.5mm 接线端子;
Cresnet 主模式,为Cresnet 设备提供输出电力[3];
详情请查阅“电源”部分的相关规格说明
100-240V~2.4A 50/60Hz 1个IEC 60320 C14 主电源输入;
与可拆卸电源线配合使用,电源线已包含
G 1个6-32 螺丝;
机箱接地
COMPUTER (前) 1个USB B 类型母头;
USB2.0 电脑控制接口(已含1.8米线);
仅用于设置
液晶显示屏
显示屏类型 TFT 有源矩阵彩色液晶显示屏
尺寸 2.8 英寸(72 mm) 对角线
分辨率 320 x 240 像素
功能 显示配置菜单,查看控制端口状态,以及其他系统信息
控制& 指示灯
PWR 1个绿色LED,表明AC 交流电的工作正常
NET 1个琥珀色LED,表明与Cresnet 系统通信正常
MSG 1个红色LED,表明控制系统内有错误信息生成
HW-R 1个内嵌按钮,用于硬件重启
SW-R (1个内嵌按钮,用于软件复位
CNPS FAULT 1个红色LED 和1个内嵌按钮,LED 指示灯表示在网络端口检测到Cresnet 网络过度负载,按钮复位
SLOT 1 – 3 3个绿色LED,表明控制卡已插入卡槽
导航板 1个5个方向导航键进行菜单导航和参数调整
HOME 1个按钮,返回到主菜单
BACK 1个按钮,菜单的步骤返回上一级
LAN (后部) 2个双色LED,绿色/琥珀色LED,左侧LED 表明以太网连接状态和连接速度,右侧LED 表明以太网活跃状态
CONTROL SUBNET (后部) 2个双色LED,绿色/琥珀色LED,左侧LED 表明以太网连接状态和连接速度,右侧LED 表明以太网活跃状态
电源要求
主电源 2.4 A@100-240 交流, 50/60 Hz电源
可用的Cresnet 电源 75 Watts (3.125A @ 24 VDC)
环境
温度 41° 至113° F (5° 至45° C)
湿度 10% 至90% 相对湿度(非冷凝状态)
散热 45 BTU/Hr 无Cresnet 设备,无控制卡;
71 BTU/Hr 满载Cresnet,无控制卡;
请分别查看控制卡部分的产品规格说明
结构
机箱 金属, 黑色表面, 两侧与顶部散热孔
面板 金属型材,黑色表面,聚碳酸酯标签覆层
安装 独立式或者可安装在2U 19 英寸机架上(包括支脚和机架耳)
尺寸
高度 3.47 英寸(89 mm) 不含支脚
宽度 17.28 英寸(439 mm), 19.00 in (483 mm) 带机架耳
深度 10.13 英寸(258 mm)
重量
5.0 磅(2.3 kg)
