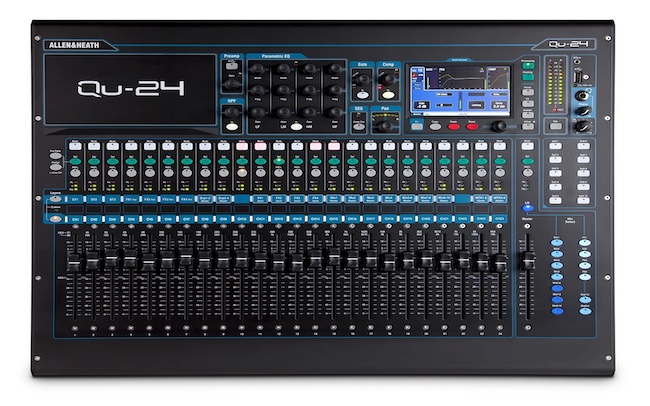

艾伦赫赛ALLEN HEATH QU24 24路数字调音台

产品详情

数字输出:2通道,48kHz采样率,XLR输出2.5Vpp 平衡终端110Ω

  dSNAKE

  输入:用于通道1-32,ST1,ST2,ST3远程音源

  输出:混音1-10,LR,编组1-8,MTX1-4可连接与音频机架AR2412,AR84,AB168兼容与ME个人混音系统兼容

  系统

  测量的平衡XLR输入和XLR输出,0dB增益,0dBu输入

  动态范围:112dB

  频率响应:+0/-0.5dB 20Hz至20kHz

  动态余量:+18dB

  内部操作电平:0dBu

  dBFS校准:+18dBu=0dBfs (XLR输出为+22dBu)

  电平表校准:0dBu电平表=-18dBFS(XLR输出为+4dBu)

  电平表峰值指示灯:-3dBFS (XLR输出为+19dBu),多点感应

  电平表信号指示灯:-48dBFS (XLR输出为-26dBu)

  电平表类型:快速(峰值)响应

  采样率:+48kHz+/-100PPM

  模拟数转换,数字模拟转换:24-bit增量总和

  系统延迟:1.2ms (本地XLR输入至XLR输出);0.7ms (本地XLR输入至XLR输出)

  操作温度范围:0℃-35℃(32℉-95℉)

  主电源:100-240V AC,50/60HZ

  功率消耗值:Qu-16=82W,Qu-24=120W,Qu-32=150W

  USB音频

  Qu-Drive:USB A

  立体声录音:2通道,W,48kHz,24-bit,可连接

  立体声播放:2通道,W,44.1或48kHz,16或24-bit至ST3

  多轨录音:18通道, W,48kHz,24-bit,可连接

  多轨播放:18通道, W,48kHz,24-bit

  USB音频流:USB B,兼容Core Audio

  发送(上行)Qu-16/24/32:24/32/32通道,W,48kHz,24-bit

  返送(下行)Qu-16/24/32:22/30/32通道,W,48kHz,24-bit

  控制

  推子:100mm行程电动推子

  触摸屏Qu-16,24:5”TFT, 800×480分辨率

  触摸屏Qu-32:7”TFT, 800×480分辨率

  软键 :4(Qu-16),10(Qu-24,32)

  静音编组:4

  DCA编组:4(Qu-32)

  网络:TCP/IP以太网,用于MIDI和iPad软件

  输入处理

  信号源

  处理通道1-32:本地,dSNAKE或USB

  ST1,ST2:本地,dSNAKE或USB

  ST3:本地,dSNAKE或USB立体声

  USB全局音源:Qu-Driver或USB B音频流

  立体声联动:奇/偶输入对

  参数联动:均衡、动态、插入、延时、分配、发送

  联动选项:前置放大器、极性、旁链、推子/静音、声像

  极性:正常/反转

  高通滤波器:12dB/倍频程20Hz-2kHz

  插入:分配FX1-4音效进入输入通道

  延时:高达85ms

  门限:自按键旁链

  阈值/深度:-72dBu至+18dBu/0至60dB

  启动/保持/释放:50us至300ms/10ms至5s/10ms至1s

  参量均衡:4段全参数,20-20kHz,+/-15dB

  1段:可选低频搁架(Baxandall),钟形

  2段,3段:钟形

  4段:可选高频搁架(Baxandall),钟形

  钟形宽度:非恒定Q值,可变,1.5至1/9倍频程

  压缩器:自按键旁链

  阈值/比率:-46dBu至18dBu/1:1至

  启动/释放:300us -300ms/100ms -2s

  拐点:软/硬

  类型:峰值手动,RMS手动,SlowOpto, PunchBag

  通道直接输出到USB:跟随推子,跟随静音(全局选项)

  音源选择(全局):前置放大器后,均衡前,均衡后,延时后

  混音处理

  插入:分配效果到混音通道

  延时:到170ms

  图示均衡:恒定1/3倍频程,28段31Hz-16kHz,+/-12dB增益

  参量均衡:4段全参数,20-20kHz,+/-15dB

  1段:可选低频搁架(Baxandall),钟形

  2段,3段:钟形

  4段:可选高频搁架(Baxandall),钟形

  钟形宽度:非恒定Q值,可变,1.5至1/9倍频程

  压缩器:自按键旁链

  阈值/比率:-46dBu至18dBu/1 :1至

  启动/释放: 300us -300ms/100ms -2s

  拐点:软/硬

  类型:峰值手动,RMS手动,SlowOpto, PunchBag

  效果器

  内部FX:4 x RackFX引擎,发送>返回或插入

  类型:混响,延时,门混响,ADT,合唱,交响合唱,相位效果器,镶边效果器

  4路 立体声FX返回:推子,声像,静音,发送到混音/LR,4段参量均衡

  音频工具

  PAFL:PFL或立体声AFL,0至-24dB微调,85ms延时

  对讲:可分配到任意混音,12dB/倍频程高通滤波

  信号发生器:可分配到任意混音,正弦/白/粉/带通噪声

  RTA:31段1/3倍频程20-20kHz,跟随PAFL音源
