NX-4200/NetLinx® NX 集成控制器

NX-4200/NetLinx® NX 集成控制器是一款可编程网络设备,专门利用多种模拟和数字格式控制音视和建筑技术。NX-4200 通过结合高性能、反向兼容性和广泛的网络安全特性为未来提供可扩展的平台。NX-4200 采用前面板显示、内置以太网交换器以及 PoE 供电,非常适合要求极其严格的技术密集环境。NX-4200 一体化架构便于支持、维护与配置,还可降低硬件和布线成本,从而实现业内低总拥有

产品详情

NX-4200/NetLinx® NX 集成控制器是一款可编程网络设备,专门利用多种模拟和数字格式控制音视和建筑技术。NX-4200 通过结合高性能、反向兼容性和广泛的网络安全特性为未来提供可扩展的平台。NX-4200 采用前面板显示、内置以太网交换器以及 PoE 供电,非常适合要求极其严格的技术密集环境。NX-4200 一体化架构便于支持、维护与配置,还可降低硬件和布线成本,从而实现业内低总拥有成本。

更多详情

  • NX Master Security 固件完美适用于需要按企业所用任何设备 IT 行业安全标准,通过计算机网络实现安全通信的企业、教育机构和政府部门。
  • NX-4200 专门用于满足最复杂商业、教育和住宅设施的高端控制与自动化要求。NX-4200 设有大量端口、安全功能和以太网交换选项,极其适用于需要采取严格安全措施的大型设施。
  • NX-4200 采用冗余电源、内置以太网交换器和各种强化安全功能(例如采用 POE 的 Dual NIC),能够在 NX 系列集成控制器中集成大数量的设备,包括投影仪、照明、DVD 和蓝光播放器、恒温控制器及其他电子设备。

    特点

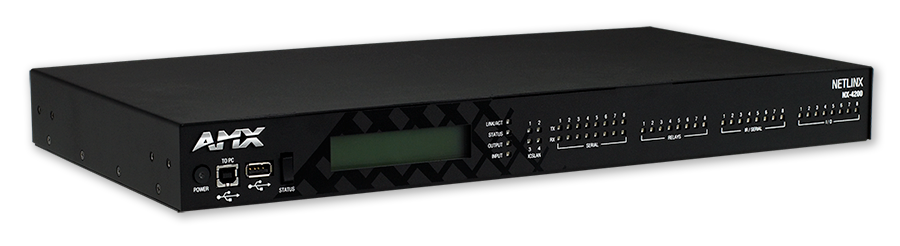

    • 前面板显示 – 前面板装有一台液晶显示器,方便查看状态信息、网络设置、IP 地址和 ICSLan 端口状态等
    • 冗余电源 – NX-4200 可通过连接主交流电源 (110/220VAC) 供电,也可由外部 12V 直流电源供电。若交流输入电源中断或内部电源发生故障,NX-4200 将立即无中断切换至 12V 直流电源输入,除非是连接至 ICSLan 上的 PoE 设备
    • 带电源的 Dual NIC – 启用两个独立网络接口实现无与伦比的安全性,一个配备 PoE 的 4 端口交换器通过安全的独立网络向 PoE 设备供电。局域网端口将主设备连接至外部网络,ICSLAN 端口连接与主网络隔离的 AMX 或第三方音视设备
    • IPv6 - 支持互联网协议第 6 版 (IPv6);该通信协议为联网计算机提供识别与定位系统,并实现互联网范围内的数据传送
    • IEEE 802.1X - 支持基于端口的网络接入控制的 IEEE 标准,能够根据设备而非用户绑定凭证许可或拒绝设备对局域网的连接请求
    • X.509 证书服务 - NX 支持基于客户提供证书的受保护网络访问
    •  LDAP 集成 – 支持多个用户自定义登录组进行主设备评估,使 AMX 程序员要求网络登录以评估触控面板特定区域
    • 高性能架构,灵活的编程平台(RPMNetLinx  Java – 轻松扩展以支持当今和未来的各种应用情形
    • 全系列兼容(向后和交叉兼容) – 标准化端口编号和新配置导入/导出工具有助于减少编码更改
    • TLS/SSH 客户端 - 使 NetLinx 程序员能够管理与远程设备或服务器的安全端口 TLS 和 SSH 通信
    • 加密支持 - 根据 FIPS 140-2 采用美国政府计算机安全标准认证密码模块以保护敏感或有价值数据
    • 网络系统日志 – 支持标准设备登录到系统日志服务器
    • 强化串行和红外端口诊断 - 串行和红外端口断开或接线不当时提供实时错误反馈
    • 文件从 U 盘导入/导出 – 备份与还原配置数据和程序文件,通过标准 U 盘更新固件
    • 1600MIPS(百万条指令/秒)超高速处理器
    • 1 GB 板载 RAM
    • 1M 非易失性存储器
    • 8GB SDHC 闪存
    • 1 U
    •  AXLink 接口
    •  10/100 局域网接口
    •  10/100  PoE ICSLan 接口
    •  PoE 接口
    •  数字 I/O 端口
    •  RS232/422/485 端口
    • 个仅适用 RS232 的端口
    • 个红外/串行输出端口
    • 个中继端口

    性能

    尺寸(高宽厚) 1 4/5” x 17” x 9 1/8” (45.15 mm x 431.80 mm x 231.64 mm)
    重量 7.6 lb. (3.447 Kg)
    内存 存储卡:8 GB SD,NVRAM:1 MB,DDRAM:1 GB,注:支持外接 USB 固态硬盘

    功耗

    有效功耗:8.4 W
    AxLink 端口 (2) 4 位 3.5mm 螺丝接线端,为外部 AxLink 控制设备提供数据和电源
    AxLink 指示灯 (2) AxLink LED(绿色)指示 AxLink 端口的状态
    RS-232/422/485 端口 (2) 10 位 3.5mm 螺丝接线端,NetLinx 端口 1 和 5,XON/XOFF(发送开启/关闭),CTS/RTS(除发送/准备发送),300 - 115200 波特
    RS-232 端口 (6) 5 位 3.5mm 螺丝接线端,NetLinx 端口 2-4 和 6-8,XON/XOFF(发送开启/关闭),CTS/RTS(除发送/准备发送),300 - 115200 波特
    串行指示器 当串行端口 1 - 8 正在发送和接收数据时,有 (8) 组 LED(红/黄)灯会给出指示
    IR/串行 (8) 2 位 3.5mm 螺丝接线端,8 个红外发送/单向串行端口,NetLinx 端口 11-18,支持达到 1.142 MHz 的高频载波,可同时生成 8 个红外/串行数据信号
    IR/串行指示灯 (2) LED(红色)指示每个红外/串行端口 (11-18) 何时传输控制数据
    I/O 通道 (8) 1 个 10 位 3.5mm 螺丝接线端,用于触点闭合的 8 通道二进制 I/O 端口,每个输入端可以进行电压检测,NetLinx 端口 22,通道 1-8
    I/O 指示灯 (8) LED(黄色)指示每个 I/O 通道 (1-8) 是否处于活动状态
    继电器 (8) 两个 8 位 3.5 mm 螺丝接线端,(8) 单刀单掷继电器,NetLinx 端口 21,通道 1-8,每个继电器可以切换到 24 VDC 或 28 VAC @ 1A 且均为独立控制
    继电器指示器 (8) LED(红色)指示每个继电器通道 (1-8) 何时活(关闭)
    FG Numbers FG2106-04
